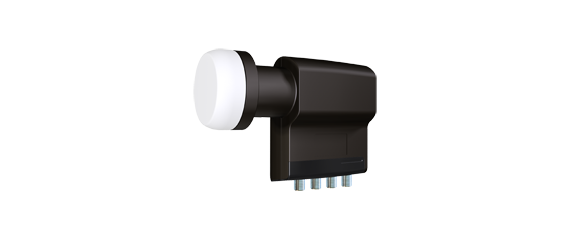

Black Premium

Selected Quad 40mm LNB

IDLB-QUDL40-PREMU

Разработанные для удовлетворения самых последних требований на европейском рынке спутникового ТВ, эти конвертеры обладают низким энергопотреблением и обеспечивают возможность приема быстрорастущих мультиплатформенных приложений со спутников по всей Европе с превосходным качеством. Эти конвертеры предназначены для приема сигнала с одного спутника и его передачу на четыре  тюнера. Они обеспечивают высокое усиление сигнала, низкий уровень собственных и фазовых шумов. Изготовленные по  высоким стандартам качества спутниковой индустрии и предназначенные для удовлетворения самых строгих требований. Эти конвертеры являются  надежным  бюджетным решением для современной спутниковой приемной системы.

Основные характеристики:
• Низкий фазовый шум, DVB-S2 (HDTV) совместимые
• Низкое энергопотребление
• Высокие кросс-поляризационные характеристики
• Высокая стабильность частоты

Low Band Input Frequency Range

10.7~11.7 GHz

Low Band Output Frequency Range

950~1950 MHz

LO Frequency

9.75 GHz

High Band Input Frequency Range

11.7~12.75 GHz

High Band Output Frequency Range 1100~2150 MHz
LO Frequency 10.6 GHz
Noise Figure 0.2 dB typ. (0.7 dB max.)
LO Initial Accuracy +/- 1.0 MHz max.
LO Temperature Drift +/- 3.0 MHz max.
LO Phase Noise @ 10K Hz -85 dBc/Hz max.
Conversion Gain 55 dB min.
Gain Ripple +/- 0.75 dB/27 MHz
Gain Variation +/- 4 dB
Image Rejection 40 dB min.
1 dB Compression Point (O/P) 0.0 dBm min.
Cross talk 22 dB min.
Control Signals Ca [ V ] 11.0~14.0 V
Control Signals Cb [ H ] 16.0~20.0 V
Control Signals Cc [Band switching] 22 KHz +/- 4 KHz 0.4 V – 0.8 V pp
Output VSWR 2.5 : 1
Radiated Interference -50 dBm max.
DC Power 200 mA max. @ 11 – 20V
Working Temperature -30~+60 °C
Output Impedance (connect to STB) 75 Ω
Output connector F-type (female)
Weight 243 g
