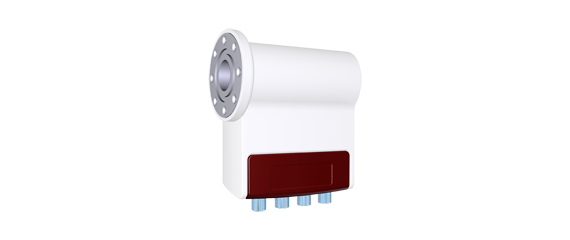

Red Classic

Quad Flange 40mm LNB

IDLR-QUDFOO-CLASC-OPP

Разработанные для удовлетворения самых последних требований на европейском рынке спутникового ТВ, эти конвертеры обладают низким энергопотреблением и обеспечивают возможность приема быстрорастущих мультиплатформенных приложений со спутников по всей Европе с превосходным качеством. Эти конвертеры предназначены для приема сигнала с одного спутника и его передачу на четыре  тюнера. Они обеспечивают высокое усиление сигнала, низкий уровень собственных и фазовых шумов. Изготовленные по  высоким стандартам качества спутниковой индустрии и предназначенные для удовлетворения самых строгих требований. Эти конвертеры являются  надежным  бюджетным решением для современной спутниковой приемной системы.

Основные характеристики:
• Низкий фазовый шум, DVB-S2 (HDTV) совместимые
• Низкое энергопотребление
• Высокие кросс-поляризационные характеристики
• Высокая стабильность частоты

I/P Frequency Range

10.7 ~ 11.7 GHz

O/P Frequency Range

950~1950 MHz

LO Frequency

9.75 GHz

High Band I/P Frequency Range

11.7 ~ 12.75 GHz

O/P Frequency Range

1100 ~ 2150 MHz

LO Frequency

10.6 GHz

Noise Figure 0.3 dB Typ. (0.7dB Max.)
LO Initial Accuracy +/- 1.0 MHz max.
LO Temperature Drift +/- 3.0 MHz max.
LO Phase Noise @ 10K Hz -80 dBc/Hz max.
Conversion Gain 55 dB Min.
Gain Variation +/- 0.75 dB/27 MHz
Image Rejection 40 [min.]     dB
1 dB Compression Point (O/P) 0.0 dBm min.
Crosstalk Isolation
20 dB min.
Control Signals Ca [ V ] 10.0~14.0 V
Control Signals Cb [ H ] 16.0~20.0 V
Control Signals Cc 22+/- 4 KHz
O/P Supurious - 60 [ max.] dBc
Output VSWR 2.5 : 1
Radiated Interference -50 dBm max.
DC Power 180 mA @ 11-20V
Working Temperature -30 ~ + 60 °C
Output Impedance (connect to STB) 75Ω  (F-Type)
Weight 243 g
